Rozważ użycie paska z klamrą E-track do ręcznie regulowanego mocowania ładunku wrażliwego na nacisk, pod warunkiem, że jego DOR montażu spełnia wymagania planu mocowania. Wybierz grzechotkę, gdy odpowiednie jest naprężenie mechaniczne, a następnie sprawdź dokładną ocenę modelu, zamiast zakładać, że każda grzechotka ma wyższą ocenę.
Decyzja zależy nie tylko od tego, czy ładunek wygląda na ciężki czy delikatny. Porównaj dopuszczalne obciążenie robocze całego paska, tolerancję ładunku na nacisk kontaktowy, rozmieszczenie kotwic i przestrzeń dostępną do obsługi klamry.
E-track to system połączeń: szyny szczelinowe akceptują kompatybilne mocowania w ciężarówkach skrzyniowych, furgonetkach i przyczepach zamkniętych. Dzielenie się tym połączeniem nie zapewnia dwóm paskom tej samej pojemności. W przypadku Force Rigging o wymiarach 2 cale na 12 stóp, czerwona grzechotka ma wytrzymałość 1467 funtów DOR, czerwona klamra krzywkowa – 833 funtów, a niebieska grzechotka kombinowana – 1000 funtów.
Paski krzywkowe a paski zapadkowe: czym różnią się metody napinania
Co to jest pasek z klamrą E-track?
Pasek z klamrą E-track łączy w sobie kompatybilne mocowania szynowe z klamrą, którą należy pociągnąć, aby zacisnąć. Operator przeciąga wolną taśmę przez klamrę, aby usunąć luz i napiąć; krzywka chwyta taśmę, aby utrzymać regulację. Zapięcia krzywkowe to jeden z typów pasów mocujących bez zapadki, a nie nazwa każdego projektu bez zapadki.
Regulacja za pomocą ręcznego pociągnięcia może być przydatna w przypadku ładunków wrażliwych na nacisk, ale sama w sobie nie zapobiegnie uszkodzeniu opakowania. Niższy DOR również nie jest cechą ograniczającą siłę: informuje o znamionowym obciążeniu roboczym zespołu, a nie o tym, jakie ciśnienie może wytrzymać ładunek.
Jak napina się pasek zapadkowy E-track
Pasek zapadkowy napina taśmę za pomocą mechanizmu obsługiwanego uchwytem. Ta mechaniczna dźwignia zmienia sposób, w jaki operator przykłada napięcie. Nie oznacza to jednak, że należy naciągnąć pasek tak mocno, jak to możliwe, szczególnie w miejscach, gdzie przecina kartony, płyty meblowe lub niezabezpieczone krawędzie.
W przypadku każdego typu należy ustalić zamierzoną ścieżkę paska, założyć odpowiednie okucia, usunąć luz i napięcie zgodnie z instrukcją produktu i upewnić się, że mechanizm jest zabezpieczony. Postępuj zgodnie z instrukcjami dotyczącymi konkretnej klamry; nie należy przenosić etapów gwintowania ani blokowania z innego projektu.
| Pytanie o wybór | Pasek z klamrą krzywkową | Pasek zapinany na rzep |
|---|---|---|
| Jak przykładane jest napięcie? | Poprzez ręczne pociągnięcie wolnej taśmy. | Posługując się uchwytem zapadkowym. |
| Jaki luz powinienem sprawdzić? | Dostęp umożliwiający naciągnięcie taśmy i obsługę zwalniacza. | Miejsce na przesunięcie klamki i zamknięcie mechanizmu. |
| Co decyduje o pojemności znamionowej? | Określony kompletny zespół i jego połączenia. | Określony kompletny zespół i jego połączenia. |
| Czy automatycznie chroni delikatny ładunek? | Nie. Sprawdź docisk, opakowanie i ścieżkę paska. | Nie. Kontroluj napięcie i chroń wrażliwe punkty kontaktowe. |
Porównaj rzeczywiste oceny grzechotki E-track i paska z klamrą krzywkową
Szerokość i długość całkowita są użytecznymi polami początkowymi, ale żadne z nich nie identyfikuje kompletnego złożenia. Te trzy specyfikacje produktów Force Rigging pokazują, dlaczego kupujący powinni porównywać DOR i mocowania końcowe z mechanizmem napinającym.
Trzy zespoły o wymiarach 2 cale na 12 stóp, obok siebie

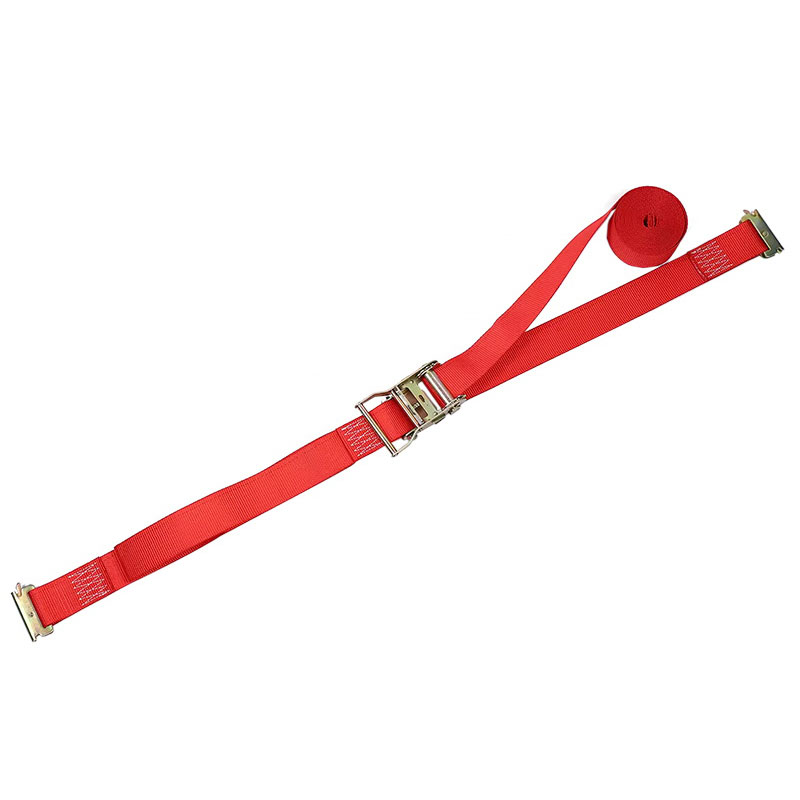

| Specyfikacja | Czerwona grzechotka | Czerwona klamra krzywkowa | Niebieska grzechotka z łącznikami kombinowanymi |
|---|---|---|---|
| Szerokość taśmy | 2 cale | 2 cale | 2 cale |
| Całkowita długość | 12 stóp | 12 stóp | 12 stóp |
| Podana długość stałego końca | 4 stopy | 4 stopy | 4 stopy |
| Konfiguracja końcowa | E-dopasowanie | E-dopasowanie | Sprężynowe złączki typu E i druty/podwójne haki typu J |
| Wytrzymałość taśmy na zerwanie | 6000 funtów | 6000 funtów | 6000 funtów |
| Wytrzymałość na zerwanie montażu | 4400 funtów | 2500 funtów | 3000 funtów |
| Montaż WLL | 1467 funtów | 833 funtów | 1000 funtów |
Wartości specyficzne dla produktu z powiązanych stron Force Rigging. Nie są to uniwersalne wartości dla wszystkich pasków z klamrami zapadkowymi lub krzywkowymi. WLL oznacza dopuszczalne obciążenie robocze; lb oznacza funty.
Dlaczego ta sama ocena taśmy nie oznacza tego samego DOR zespołu
Wytrzymałość taśmy na zerwanie opisuje specyfikację taśmy. Wytrzymałość na zerwanie zespołu opisuje podaną wartość zerwania całego paska. DOR to podany limit obciążenia roboczego. Żadna z tych liczb nie informuje o naprężeniu, jakie operator faktycznie przyłożył do ładunku.
Porównanie specyfikacji fabrycznych
Co chciałbym uwzględnić w zamówieniu
Do każdej wartości pojemności dołączę dokładną konfigurację. Dwa czerwone modele różnią się podaną wartością DOR o 634 funty: 1467 minus 833. Jest to porównanie wartości znamionowych, a nie pomiar siły zwarcia lub powód do wywarcia większego nacisku na karton.
Niebieski model z grzechotką oferuje opcje połączenia z haczykiem drutowym, jednak jego opublikowana wartość DOR jest niższa niż w przypadku czerwonego modelu z grzechotką. Dlatego raczej określiłbym montaż i końcówki, a nie zamawianie po prostu słowem „zapadka”. Wspólna wartość taśmy o masie 6000 funtów nie określa, który element ogranicza każdą konfigurację i nie dowodzi, że konstrukcja taśmy jest identyczna.
W przypadku zastosowań w transporcie komercyjnym w USA objętych tą zasadą,49 CFR 393.108(a)opiera DOR mocowania na jego elemencie o najniższej wartości znamionowej, w tym napinaczu lub DOR punktu kotwiczącego, w zależności od tego, który z nich jest niższy. Ocena paska nie może określić udźwigu zainstalowanej szyny lub mocowania pojazdu.
Aby zapoznać się z szerszymi ramami zakupów, zobacz naszeDane techniczne paska zapadkowego Przewodnik dla kupujących.
Które paski E-track pasują do Twojej ciężarówki lub zamkniętej przyczepy?
Pasy do samochodów ciężarowych skrzyniowych wybieraj według rodzaju ładunku i sposobu mocowania, a nie samej nazwy pojazdu. Przyczepa z odpowiednimi punktami mocowania E-track może przewozić ładunki o bardzo różnej wytrzymałości opakowania i potrzebach zabezpieczenia.
| Stan obciążenia lub pracy | Możliwość oceny | Sprawdź przed wyborem |
|---|---|---|
| Meble lub towary wrażliwe na nacisk w pudełkach | Klamra krzywkowa, której regulacja ręczna i montaż WLL odpowiadają zadaniu zabezpieczającemu. | Wytrzymałość opakowania, miejsca styku, ochrona krawędzi i zdolność do ograniczenia ruchu bez zgniatania ładunku. |
| Ładunek lub sprzęt na paletach | Mechanizm zapadkowy, w przypadku którego naprężenie mechaniczne i określona wartość znamionowa odpowiadają planowi. | Wymiary ładunku, blokowanie, prowadzenie pasów, udźwig kotwicy i prześwit uchwytu. |
| Ładunki mieszane i zmieniające się profile ładunków | Różne zespoły znamionowe do różnych zadań. | Przejrzysta identyfikacja, odpowiednia kontrola napięcia i instrukcje dla każdej konfiguracji. |
| Przyczepy wykorzystujące zarówno e-track, jak i odpowiednie D-ringi | Kompatybilny zestaw łączący. | Zamierzone połączenie, osadzenie sprzętu i parametry znamionowe mające zastosowanie do dostarczonej konfiguracji. |
Meble wrażliwe na nacisk i towary w pudełkach
Klamra krzywkowa może być alternatywą dla paska zapadkowego, gdy ładunek można regulować ręcznie, a zespół spełnia wymagania dotyczące umocowania. Zacznij od powierzchni, z którą taśma będzie się stykać: narożnik kartonu, niepodparty panel i chroniony obszar konstrukcyjny to różne warunki kontaktu.
Zmiana klamry nie może zrekompensować nieodpowiedniego opakowania lub złej ścieżki paska. W przypadku, gdy wiązanie mogłoby zostać przecięte lub otarcia o ładunek,Wytyczne dotyczące mocowania ładunku FMCSAwymaga ochrony krawędzi w przypadku zastosowań krytych. Te same wytyczne wymagają, aby mocowania pozostały zabezpieczone przed poluzowaniem lub zwolnieniem podczas transportu.
Transport paletowy, sprzęt i ładunki mieszane
Zespół zapadkowy o wyższej wartości znamionowej może spełnić wymagające zadania przytrzymujące, ale sam ciężar ładunku nie wybiera pasa ani nie ustala wymaganej liczby. Liczą się także trasy, wymiary ładunku, blokowanie i obowiązujące zasady zabezpieczenia. Nie traktuj DOR jednego pasa jako maksymalnego ciężaru ładunku, jaki może przewieźć cały pojazd.
W przypadku ładunków mieszanych przed wybraniem mechanizmu zdecyduj, gdzie będzie działał każdy pasek. Zadbaj o to, aby model i ocena były łatwe do zidentyfikowania. Ani „krzywka do wszystkich towarów lekkich”, ani „zapadka do wszystkiego” nie są pełną metodą selekcji.
Sprawdź punkty kotwiczenia E-track, mocowania końcowe i długość stałego końca
Postępuj zgodnie z rzeczywistą ścieżką połączenia
Rodzaje końcówek paska zapadkowego i typy napinaczy odpowiadają na różne pytania. Napinacz ustawia regulację; łącznik końcowy łączy zespół z kotwą. Sprężynowe złącze typu E łączy się z kompatybilnym rowkiem szyny. Hak druciany wymaga odpowiedniego połączenia, takiego jak kompatybilny pierścień D.
Niebieska konfiguracja obejmuje zarówno sprężynowe złącza typu E, jak i haczyki druciane. Opcje połączeń nie tworzą dwóch pojemności, które można ze sobą dodać. Sprawdź rzeczywiście używane połączenie i zachowaj pełną ocenę zespołu dołączoną do tej konfiguracji.
W przypadku połączenia z szyną E należy sprawdzić połączenie okucia z szyną i działanie zwory. W przypadku połączenia hakowego sprawdź kompatybilność i osadzenie, zamiast zakładać, że jakikolwiek metalowy otwór jest akceptowalną kotwą.
NaszSzyna do mocowania E-trackjest produktem odrębnym od paska. Przy połączeniu należy uwzględnić montaż na szynie i konstrukcję nośną pojazdu; dodanie nośności dostępnych taśm nie określa nośności instalacji szynowej.
Umieść klamrę w dostępnym miejscu i sprawdź ją
Od strony specyfikacji fabrycznej
Moim punktem wyjścia jest pozycja zainstalowania, a nie tylko całkowita długość paska. Wyznaczyłbym zamierzoną trasę wokół ładunku, a następnie sprawdził, gdzie część stała umieszcza klamrę. Pasek może dosięgnąć obu zaczepów, a mimo to pozostawić napinacz przy opakowaniu lub w szczelinie, w której operator nie będzie mógł go prawidłowo uruchomić.
Nasz czerwony model grzechotki jest wyposażony w stałą końcówkę o długości 4 stóp i oferuje opcje o długości 1 i 2 stóp. Przed wyborem jednego z nich prosiłbym kupującego o potwierdzenie wymaganej pozycji klamry. Krótszy odcinek stały przesuwa napinacz bliżej jego kotwicy; nie poprawia to automatycznie całego układu.
Do sprawdzenia dopasowania próbki użyłbym reprezentatywnego opakowania i zamierzonych lokalizacji kotwic. Czy operator może dotrzeć do zwolnienia? Czy uchwyt zapadkowy ma luz? Czy mechanizm może się całkowicie zamknąć? Czy metalowe elementy wytrzymują wrażliwą powierzchnię? Kontrole te dają kupującemu praktyczną podstawę do zatwierdzenia konfiguracji.
Co określić przy zamawianiu pasków E-track
Przydatne zapytanie pozwala dostawcy rozróżnić parametry taśmy od wymagań dotyczących montażu i kontaktu z ładunkiem. Włączać:
- Rodzaj ładunku, wymiary, waga i opakowanie, ze zdjęciami wrażliwych miejsc kontaktu.
- Wymagany DOR kompletnego zestawu i układ mocowania, który musi obsługiwać.
- Napinanie klamrą krzywkową lub mechanizmem zapadkowym, przy wszelkich ograniczeniach zasięgu i luzu roboczego.
- Szerokość taśmy, długość całkowita i długość końca stałego jako osobne pola.
- Zamierzone mocowania końcowe oraz zdjęcia lub rysunki szczelin szynowych lub innych kotew.
- Potrzeby ilościowe i identyfikacyjne, w tym informacje wymagane na etykiecie montażowej.
Zapytanie dotyczące konkretnego modelu
„Proszę podać czerwony pasek z grzechotką E-track o wymiarach 2 cale na 12 stóp, wyceniony na 1467 funtów DOR. Proszę potwierdzić konfigurację i całkowitą długość za pomocą stałego końca o długości 2 stóp, szczegóły mocowania E i identyfikację montażu. Załączone zdjęcia pokazują planowane miejsca zakotwienia i obszar dostępu do klamry.
Żądanie podaje nazwę istniejącej konfiguracji i prosi o potwierdzenie żądanej opcji. Nie traktuje zmiany długości, nowego mocowania lub innego napinacza jako automatycznie objętych oceną innego zespołu.
Na naszych stronach produktów opisano możliwość dostosowania długości, wyposażenia i oznakowania marki. W przypadku zamówienia niestandardowego należy potwierdzić otrzymaną specyfikację montażu, zamiast przenosić katalogowy DOR bez sprawdzania.
Pytania, które wciąż zadają kupujący
Czy mogę używać pasów zapadkowych i klamrowych w tej samej przyczepie?
Różne typy pasów mogą spełniać różne zadania przytrzymujące w tej samej przyczepie, jeśli każdy zespół, połączenie i układ jest odpowiedni. Nie zakładaj, że dwa pobliskie pasy dzielą obciążenie równomiernie lub że rodzaje mieszania powodują, że ich indywidualne parametry są wymienne.
Czy krótka podróż zmienia wymaganą moc paska?
Krótka trasa nie jest podstawą do obniżenia podanego uprawnienia lub pominięcia kontroli bezpieczeństwa. Wybierz ładunek, rozmieszczenie i obowiązujące wymagania transportowe, a nie tylko odległość do punktu dostawy.
Czy kolor paska E-track określa jego długość lub DOR?
Sam kolor nie jest wiarygodną specyfikacją. W tym porównaniu modele z czerwoną grzechotką i czerwoną klamrą mają tę samą szerokość i długość, ale różne DOR. Dopasuj oznaczenie modelu i zestawu do zamówienia, zamiast polegać na kolorze.
Wraz z zapytaniem prześlij dane dotyczące obciążenia i podłączenia
W przypadku pasków E-track należy podać łącznie parametry montażu, typ połączenia i pozycję klamry. Wyślij informacje o ładunku do firmy Force Rigging i zdjęcia kotwic, aby można było omówić żądaną konfigurację pod kątem tych wymagań.
Omów specyfikację paska E-track
